音视频 - Goertzel Algorithm(DTMF Detection)

14 Aug 2016

本文将介绍DTMF检测算法Goertzel。

1. 原理

对于序列 \(x[n],l\in[0...N-1]\) ，其DFT为：

\[X[k]=\sum_{l=0}^{N-1}{x[l]e^{-j2\pi{kl}/N}}=\sum_{l=0}^{N-1}{x[l]W_N^{kl}} ，其中，W_N=e^{-jw\pi/N}\]

因为\(W_N^{-KN}=e^{-j2\pi(-kN)/N}=1\)，对DFT乘上该式有：

\[X[k]=W_N^{-kN}\sum_{l=0}^{N-1}x[l]W_N^{kn}=\sum_{l=0}^{N-1}x[l]W_N^{-k(N-l)}\]

上式可以看作是序列x[n]和序列h[n]的卷积和，即x[n]经过系统h[n]后的响应：

\[y_k[n]=x_k[n]*h_k[n]=\sum_{l=0}^{n}x[l]W_N^{-k(n-l)}\]

其中，

\(h_k[n]=\left\{ \begin{aligned} e^{-j2\pi{kn}/N} & & {n\geq 0} \\ 0 & & {n<0} \end{aligned} \right.\) 对 \(h_k[n]\) 做Z变换： \(H_k(z)=\sum_{n=-\infty}^{\infty}h_k[n]=\sum_{n=0}^{\infty}e^{-j2\pi{kn/N}}z^{-n}=\frac{1}{1-W_N^{-k}z^{-1}}\) 对上下式分别乘上 \((1-W_N^k{z^{-1}})\)： \(H_k(z)=\frac{1-W_N^{k}{z^{-1}}}{1+2z^{-1}cos(2\pi{k/N})+z^{-2}}\) 上面的式子是一个二阶系统，可以引入一个中间变量 \(q_k[n]\) ：

\[H_k(z)=\frac{Y_k(z)}{X_k(z)}=\frac{Y_k(z)/Q_k(z)}{X_k(z)/Q_k(z)}\]

得到： \(\frac{Y_k(z)}{Q_k(z)}=1-W_N^{k}z^{-1}\)

\(\frac{X_k(z)}{Q_k(z)}=1-2z^{-1}cos(2\pi{k/N})+z^{-2}\) 于是: \(q_k[n]=x[n]+2cos(2\pi{k/N})q_k[n-1]-q_k[n-2]\)

\(y_k[n]=q_k[n]-W_N^{k}q_k[n-1]\) 上面的第一个式子可以看成是一个IIR滤波器，第二个式子可以看成是一个FIR滤波器,IIR的输出作为FIR的输入。

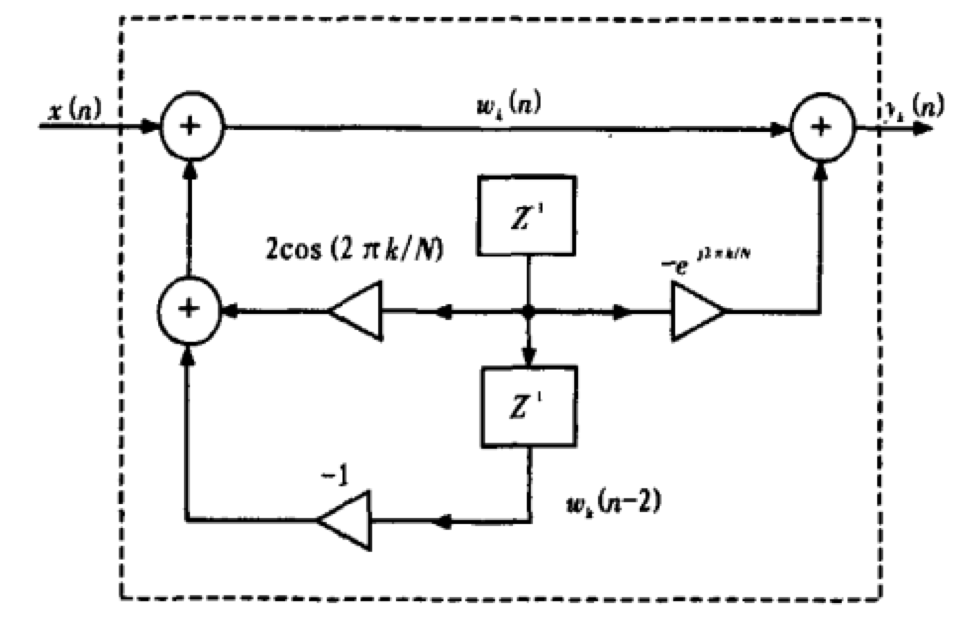

其系统框图如下：

2. 利用Goertzel计算DFT

通过比较\(y_k[n]\)和\(X[k]\)我们发现: \(X[k]=y_k[n]|_{n=N}\) 而\(y_k[n]\)可以通过求\(q_k[n]\)得到，\(q_k[n]\)可以通过递推得到，因此可以通过递推计算\(y[N]\)得到DFT，计算出能量谱： \(|X[k]|^2=|y_k[N]|^2\) 由于\(y_k[n]\)要用到\(q_k[n]\)，\(q_k[n]\)需要用到点\(x[N]\)，这个点并不存在。我们假设最后一次计算的\(x[N]＝0\)，则可以得到： \(q_k[N]=2cos(2\pi{k/N})q_k[N-1]-q_k[N-2]\) 结下来我们可以将最后一次计算的\(q_k[N]\)代入\(y_k[n]\)的递推公式，得到最后一个点： \(y_k[N]=q_k[N]-W_N^{k}q_k[N-1] \\ =(2cos(2\pi(k/N))q_k[N-1]-q_k[N-2])-W_N^{k}q_k[N-1] \\ =W_N^{-k}q_k[N-1]-q_k[N-2]\)

Goertzel算法每次计算一个频率点，效率比FFT更高，可以很好地应用于DTMF检测。

3. DTMF检测

matlab提供了GOERTZEL函数，可以直接用来检测DTMF：

Fs = 8000;
N = 205;
lo = sin(2*pi*697*(0:N-1)/Fs);
hi = sin(2*pi*1209*(0:N-1)/Fs);
data = lo + hi;
f = [697 770 852 941 1209 1336 1477];
freq_indices = round(f/Fs*N) + 1;
dft_data = goertzel(data,freq_indices);
stem(f,abs(dft_data))

ax = gca;
ax.XTick = f;
xlabel('Frequency (Hz)')
title('DFT Magnitude')

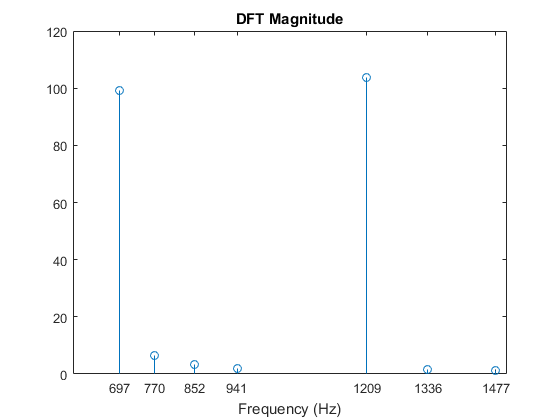

结果：

---
